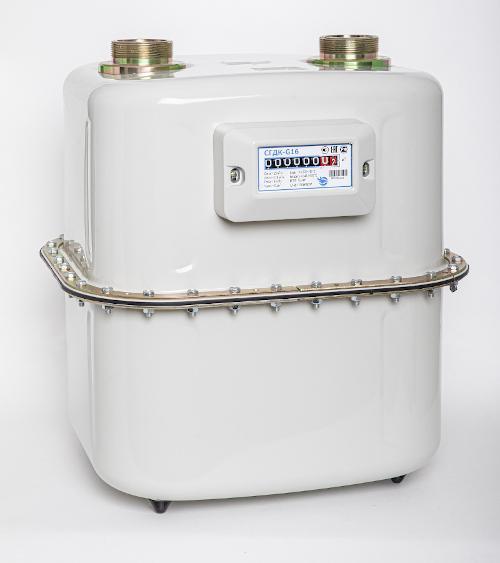

Счетчик газа объемный диафрагменный коммунальный СГДК-G16
Коммунальный счетчик газа
Счетчик газа объёмный диафрагменный коммунальный «Счётприбор» СГДК-G16 предназначен для измерения и коммерческого учета прошедшего через него объема природного газа или паров сжиженного газа, а также других неагрессивных газов.
Принцип действия счетчика основан на преобразовании перепада давления газа, проходящего через счетчик, в возвратно-поступательное движение диафрагм измерительного механизма, которое через рычажный механизм преобразуется во вращательное движение и через приводной вал передаётся на отсчетное устройство.
Счетчик состоит из газонепроницаемого корпуса, в который помещен измерительный механизм диафрагменного типа, и отсчетного устройства.
Измерительный механизм состоит из камер со встроенными подвижными газонепроницаемыми перегородками (диафрагмами), изготовленными из специальной ткани.
Отсчетное устройство механическое – сумматор барабанного типа.
Счетчик может иметь встроенный механический температурный компенсатор, который обеспечивает автоматическое приведение измеренного объема газа к стандартным условиям по температуре (плюс 20 ºС).
В счетчике предусмотрена возможность подключения электронного температурного компенсатора для автоматического приведения измеренного объема газа к стандартным условиям, в зависимости от температуры, давления и коэффициента сжимаемости газа.
Область применения: в коммунальном и бытовом хозяйстве, на предприятиях различных отраслей народного хозяства.
- Диаметр условного прохода (Ду), мм
- 45/50/65
- Номинальный объемный расход Qном, м3/ч
- 9
- Максимальный объемный расход Qmax, м3/ч
- 25
- Минимальный объемный расход Qmin, м3/ч
- 0,016
- Циклический объем, дм3
- 9
- Межцентровое расстояние между штуцерами (S), мм
- 220
250
280
300 - Присоединение к газопроводу: входной и выходной штуцер с резьбой (с фланцем)
- М64х2
G1¾
G2 - Габаритные размеры (длина/ширина/высота), мм
- 410/383/450
504/434/562 - Масса, кг, не более
- 22
32
