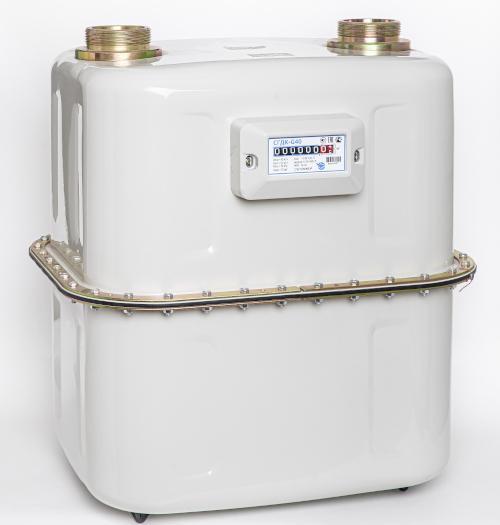

Счетчик газа объемный диафрагменный коммунальный СГДК -G40

Счетчик газа объёмный диафрагменный коммунальный «Счётприбор» СГДК -G40 предназначен для измерения и коммерческого учета прошедшего через него объема природного газа или паров сжиженного газа, а также других неагрессивных газов.

Принцип действия счетчика основан на преобразовании перепада давления газа, проходящего через счетчик, в возвратно-поступательное движение диафрагм измерительного механизма, которое через рычажный механизм преобразуется во вращательное движение и через приводной вал передаётся на отсчетное устройство.

Счетчик состоит из газонепроницаемого корпуса, в который помещен измерительный механизм диафрагменного типа, и отсчетного устройства.

Измерительный механизм состоит из камер со встроенными подвижными газонепроницаемыми перегородками (диафрагмами), изготовленными из специальной ткани.

Отсчетное устройство механическое – сумматор барабанного типа.

Счетчик может иметь встроенный механический температурный компенсатор, который обеспечивает автоматическое приведение измеренного объема газа к стандартным условиям по температуре (плюс 20 ºС).

В счетчике предусмотрена возможность подключения электронного температурного компенсатора для автоматического приведения измеренного объема газа к стандартным условиям, в зависимости от температуры, давления и коэффициента сжимаемости газа.

Область применения: в коммунальном и бытовом хозяйстве, на предприятиях различных отраслей народного хозяства.
