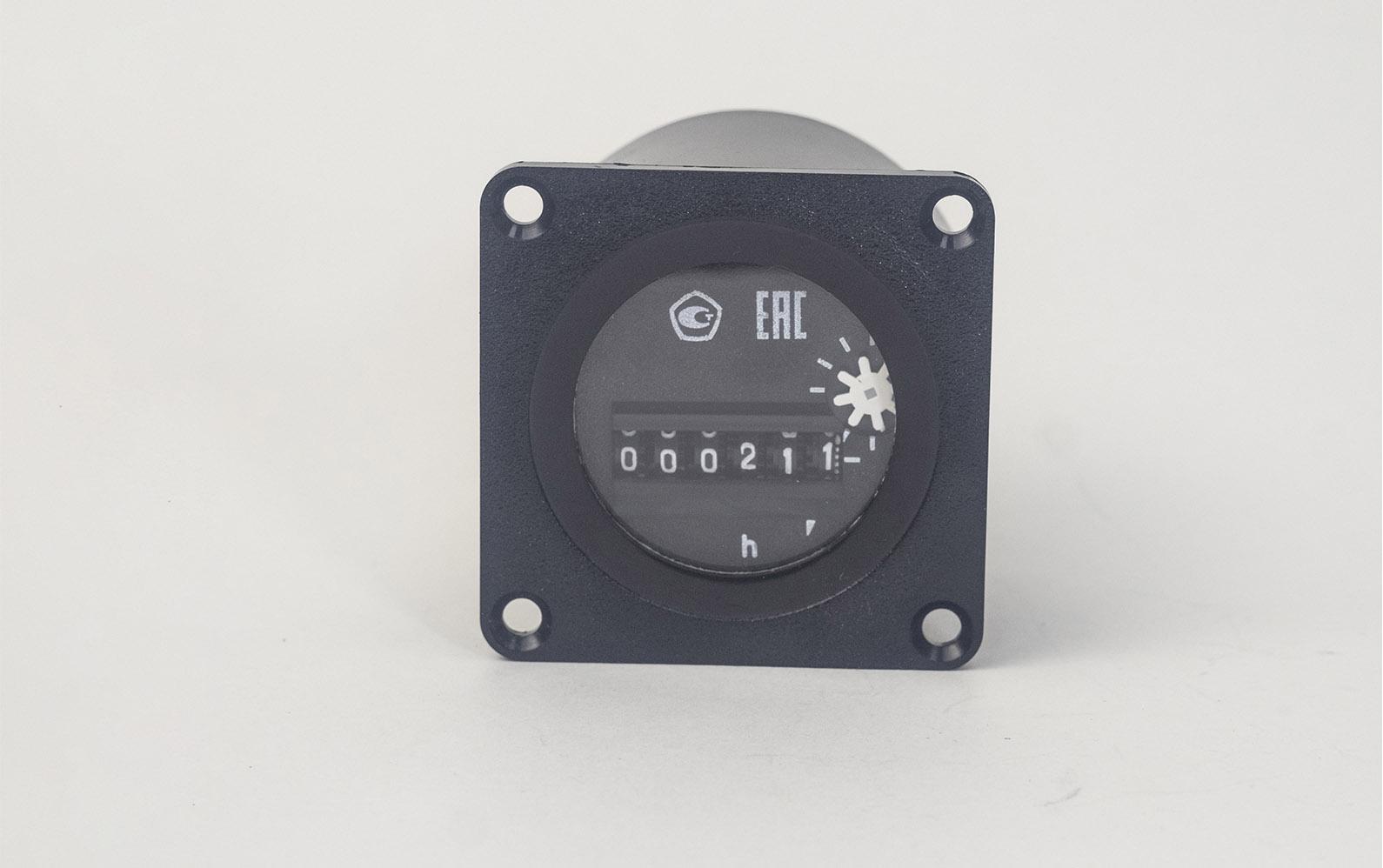

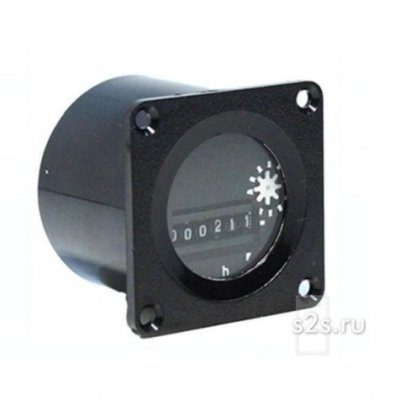

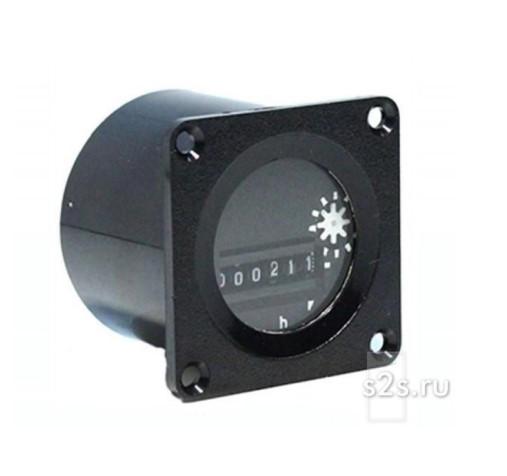

Счетчики времени наработки СВН-2-01

Счетчик времени наработки СВН-2-01 предназначен для автоматического учета времени наработки двигателя или любого другого оборудования (агрегатов, машин) при соответствии условий эксплуатации требованиям ТУ 25-1865.081087. Рабочий диапазон температур от минус 60 до +55 градусов С. Корпус пластмассовый,чёрный.Габаритные размеры:60 х 60 х 56,5 мм

Счетчик состоит из электромеханического и электронного блоков. Электромеханический блок включает в себя индикаторное устройство из шести цифровых барабанчиков, редуктор и шаговый двигатель. Электронный блок выполнен в виде печатной платы с навесными элементами.

При включении питания электронный блок формирует разнополярные электрические импульсы длительностью 31мс, амплитудой не менее 4В, периодом следования импульсов одноименной полярности 2 с.

Указанные импульсы подаются на шаговый двигатель, ротор которого поворачивается в такт каждому импульсу.

Это вращение через редуктор передается на первый барабанчик, который за час делает один оборот.

Затем через триб перевода на второй барабанчик, третий, четвертый и т.д.

Цифра на втором барабанчике означает количество целых часов, на третьем - десятки часов, на четвертом - сотни часов и т.д.
